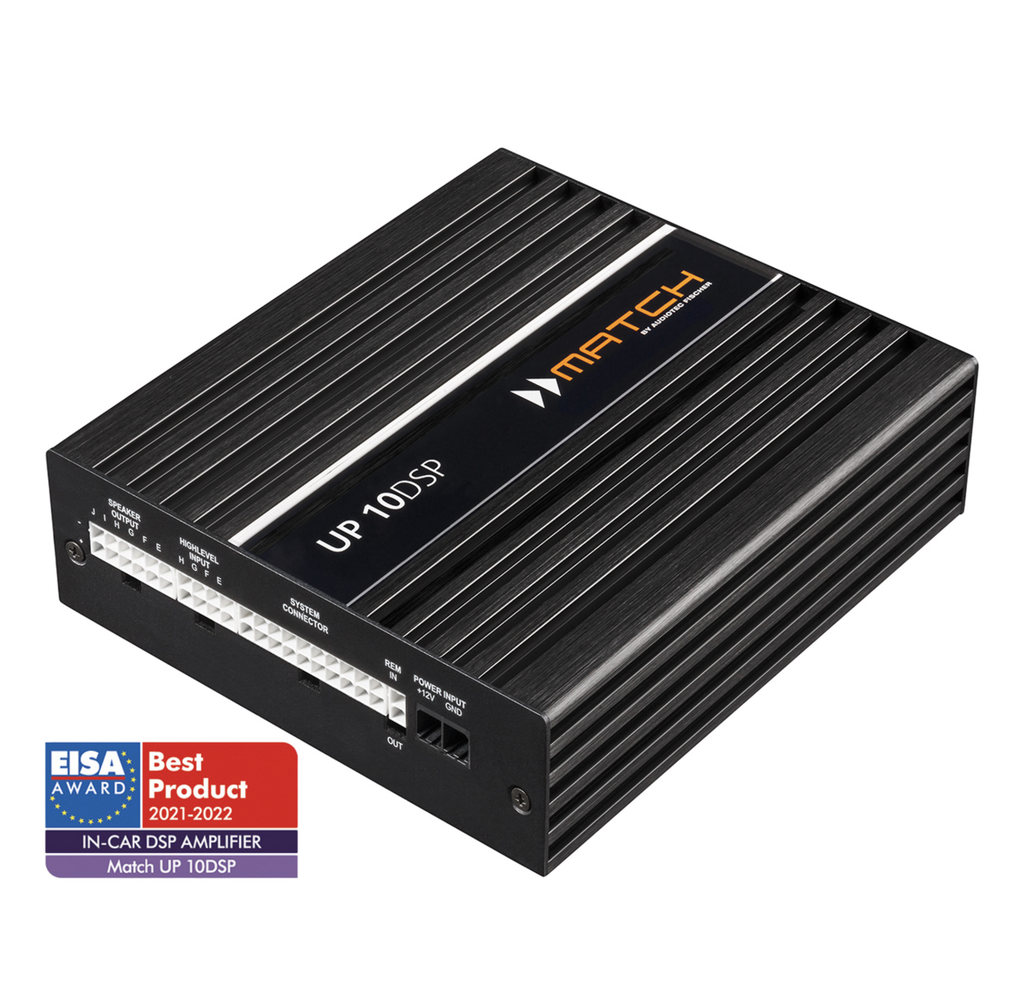

AMPLIFICADOR 10 CANALES MATCH UP 1ODSP [M111003]

La actualización de sonido premium para sistemas de fábrica multicanal

El nuevo UP 10DSP es un verdadero solucionador de problemas cuando se trata de actualizar los sistemas de sonido premium en los vehículos actuales. Aunque cada vez más vehículos están equipados con complejos sistemas de sonido multicanal en fábrica, la calidad del sonido no siempre cumple con las expectativas.

En muchos casos, ya no es posible un reemplazo, por lo que solo se puede considerar un amplificador con un gran número de entradas de alto nivel y tecnología sofisticada para actualizar el sistema. Y aquí el nuevo UP 10DSP ofrece la solución perfecta.

Conectividad máxima

Para una adaptación óptima a los sistemas de sonido multicanal existentes, el UP 10DSP está equipado con no menos de 8 entradas de alto nivel (dos entradas de alta potencia con hasta 32 voltios), una entrada digital óptica, una ranura para tarjeta de extensión MATCH, 10 salidas de amplificador y un total de 11 canales DSP procesados.

Además, las tecnologías inteligentes, como el circuito ADEP.3 patentado y la plataforma ACO de 32 bits, garantizan un funcionamiento seguro.

aProcesamiento de canales virtuales: así es como funciona el enrutamiento de señales hoy en día

La adaptación a los sistemas de sonido OE modernos a través de un número creciente de entradas tiene un impacto significativo en la complejidad del enrutamiento de la señal dentro del amplificador. Especialmente cuando varias señales de entrada se mezclan y luego se dividen de nuevo en sistemas multidireccionales, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites, tanto en términos de implementación como de usabilidad.

El nuevo "procesamiento de canales virtuales" de Audiotec Fischer, junto con el reconocido software DSP PC-Tool, fácil de usar, hace que sea fácil realizar incluso configuraciones de sistema altamente complejas. Además, permite asignar libremente nuestras funciones de sonido FX patentadas, como "RealCenter" o "Augmented Bass Processing". Pero el UP 10DSP, gracias a su enorme número de canales en combinación con el módulo opcional MEC ANALOG IN, también es un excelente ejemplo para aplicaciones donde el enrutamiento 1 a 1 (IOR) tiene sentido.

La velocidad lo es todo, gracias a ACO

Un gran número de canales requiere hardware ultrarrápido: la plataforma ACO de 32 bits patentada de Audiotec Fischer se encarga de todas las tareas de control y garantiza el aumento decisivo de la velocidad, especialmente para la comunicación de datos con nuestro software DSP PC-Tool, pero también para el cambio ultrarrápido entre hasta diez configuraciones de sonido. Pero ACO ofrece mucho más: se implementan efectos de sonido fantásticos como el Procesamiento de Graves Aumentados o RealCenter, así como un ecualizador de entrada separado por canales que incluye el Analizador de Señales de Entrada (ISA) para facilitar el análisis y la compensación de las señales de entrada de las radios OE.

Central eléctrica en un formato compacto

A pesar de su enorme potencia de salida de 8 x 65 vatios a 4 ohmios y 2 x 90 / 160 vatios a 4 / 2 ohmios en las salidas de sub, así como el enorme conjunto de características, el UP 10DSP viene en un diseño extremadamente compacto, por lo que la instalación es posible incluso en espacios confinados.

CARACTERÍSTICAS

• Amplificador ultraeficiente de 10 canales con salida de línea de 1 canal y DSP de 11 canales
• Perfecto para actualizar los sistemas de sonido de fábrica multicanal
• Arneses de cables opcionales para una fácil integración en sistemas de sonido de fábrica multicanal existentes
• Audio DSP de "punto fijo" de 64 bits extremadamente potente
• ACO - Plataforma avanzada de CoProcessor de 32 bits para funciones de sistema y DSP como:
• • ISA (Analizador de señales de entrada) e InputEQ para un fácil análisis y compensación de señales de entrada
  • Efectos de sonido SFX - Procesamiento de graves aumentados, StageXpander, RealCenter & Co.

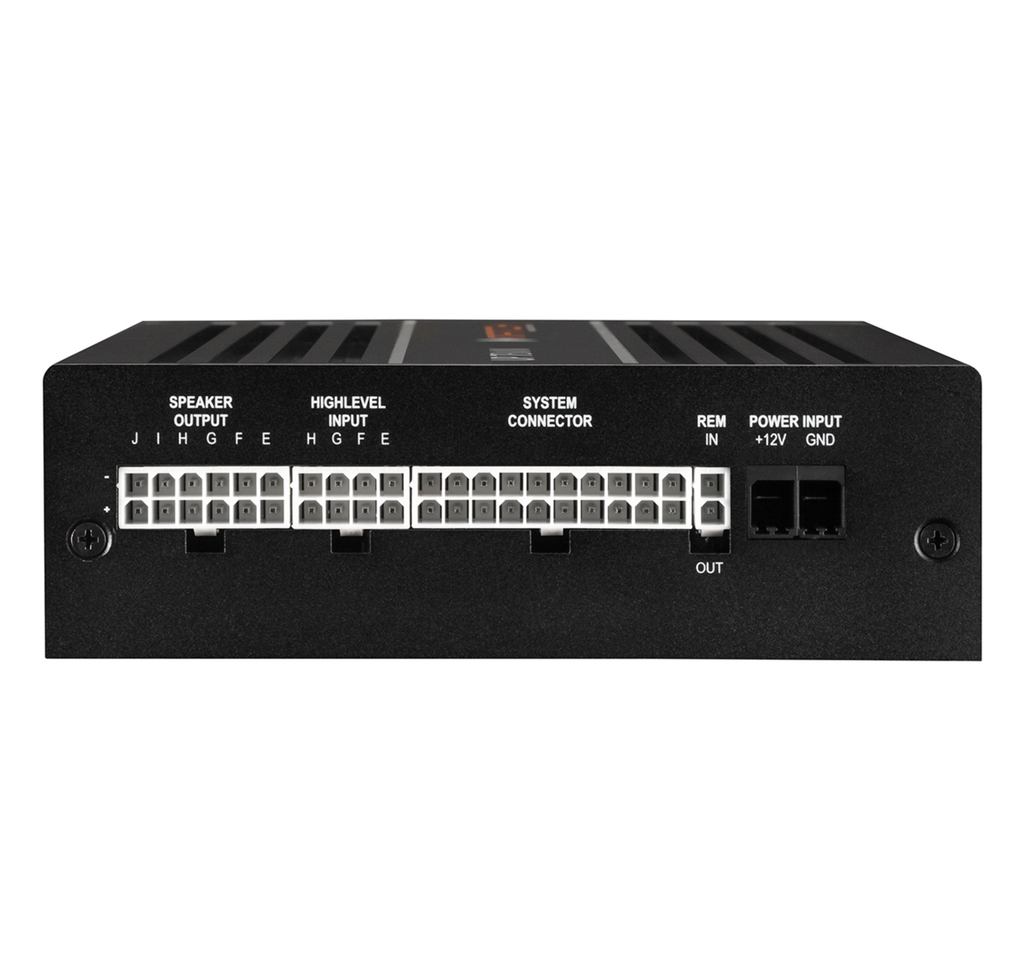

• Entrada de alto nivel de 8 canales de alta potencia con circuito ADEP.3 - dos canales con sensibilidad de entrada de hasta 32 V RMS
• 1:1 IOR (Enrutamiento de entrada a salida) en combinación con el módulo opcional MEC ANALOG IN: el mismo número de entradas de alto nivel y salidas de amplificador
• VCP (Virtual Channel Processing) permite una configuración aún más flexible para sistemas de sonido altamente complejos

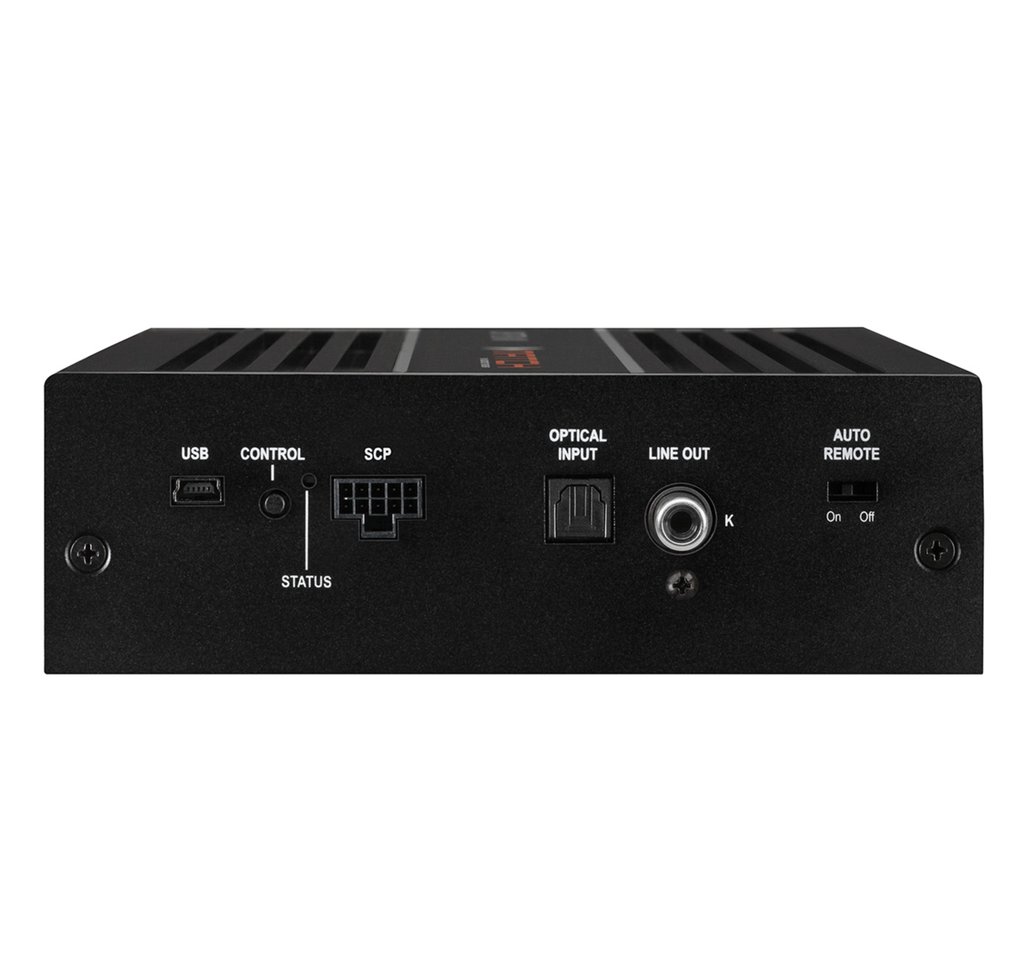

• MATCH Extension Card slot (MEC) para módulos de entrada / salida adicionales como transmisión de audio Bluetooth®, transmisión de audio de alta resolución a través de USB, etc.
• Entrada óptica en formato SPDIF con frecuencia de muestreo entre 12 y 96 kHz
• Salida RCA mono para la conexión de un amplificador externo, por ejemplo, amplificador de subwoofer
• SCP (Smart Control Port) para accesorios opcionales como DIRECTOR, CONDUCTOR & Co.
• Interruptor remoto automático
• Capacidad de arranque-parada hasta un voltaje de suministro de 6 voltios
• Diseño compacto con baja disipación de calor gracias a la extraordinaria eficiencia

Características especiales

Tecnología de clase GD

El concepto patentado Class GD de Audiotec Fischer´ lleva la eficiencia de los amplificadores convencionales de Clase D al siguiente nivel. Al variar el voltaje de suministro interno en varios pasos dependiendo de las señales de entrada del amplificador, las pérdidas de ralentí se reducen significativamente y la eficiencia general está cerca del máximo en cualquier momento. Por lo tanto, la disipación de calor es casi insignificante, lo que permite los disipadores de calor más pequeños y los factores de forma más compactos.

ACO - Coprocesador avanzado de 32 bits

El amplificador MATCH UP 10DSP incorpora un coprocesador de 32 bits extraordinariamente potente de última generación para todas las tareas de monitoreo y comunicación, tanto interna como externamente. A diferencia de la generación anterior de 8 bits, este MCU logra velocidades mucho más altas con respecto a la configuración de conmutación y la comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja significativa es el cargador de arranque nativo integrado del CoProcessor. Permite actualizaciones de software de todos los componentes del DSP para ajustar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, en futuras modificaciones / cambios en el sistema de diagnóstico de radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos comunes.

Entrada inteligente de alto nivel ADEP.3

Las radios de coche modernas instaladas de fábrica incorporan posibilidades sofisticadas para diagnosticar los altavoces conectados. En particular, la última generación de radios de coche está equipada con funciones de monitoreo adicionales para que los mensajes de falla y la pérdida de características específicas (por ejemplo, la función de fader) aparezcan con bastante frecuencia si se conectará un amplificador común, pero no con el UP 10DSP.

El nuevo circuito ADEP.3 (Protección de Errores de Diagnóstico Avanzado, 3ra Generación) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio OE durante los altos volúmenes.

Capacidad de inicio-parada

La fuente de alimentación conmutada del MATCH UP 10DSP garantiza un voltaje de alimentación interno constante incluso si el voltaje de la batería cae a 6 voltios durante la manivela del motor. Si el voltaje de suministro cae por debajo de 10,5 voltios durante más de cinco segundos, el amplificador pasa al "modo de protección" (el LED de estado se ilumina en rojo) para evitar cualquier descarga adicional de la batería del automóvil.

Detección automática de señales digitales

El UP 10DSP permite la conmutación controlada por señal entre las entradas analógicas y la entrada digital. Tan pronto como se detecta una señal de entrada en la entrada óptica, el amplificador cambia automáticamente a esta entrada. Esta función se puede desactivar en el software DSP PC-Tool. Alternativamente, puede usar un control remoto opcional para cambiar manualmente entre entradas analógicas y digitales.

Modo de ahorro de energía

El modo de ahorro de energía está incorporado en la configuración básica. Permite reducir significativamente el consumo de energía del UP 10DSP y los amplificadores potencialmente conectados una vez que no hay señal de entrada presente durante más de 60 segundos. Tenga en cuenta que en muchos coches actualizados con "CAN" o cualquier otra estructura interna de autobuses puede suceder que la radio permanezca "invisiblemente" encendida hasta 45 minutos, ¡incluso después de bloquear y salir del coche! Una vez que el "Modo de Ahorro de Energía" esté activo, la salida remota y, por lo tanto, los amplificadores conectados se apagarán. El MATCH UP 10DSP reactivará la salida remota en un segundo si se aplica una señal de música. Es posible modificar el tiempo de apagado de 60 segundos o desactivar por completo el "Modo de Ahorro de Energía" a través del software DSP PC-Tool.

Nota: "La marca denominativa y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Audiotec Fischer GmbH está bajo licencia. Otras marcas comerciales y nombres comerciales son los de sus respectivos propietarios".

Características de DSP

TuneEQ

TuneEQ es una función extremadamente flexible y particularmente fácil de usar para la corrección automatizada de la respuesta de frecuencia. Una sola medición por canal de audio o par de canales con un micrófono de medición adecuado (por ejemplo, nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto completo de funciones del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y dado que las operaciones aritméticas altamente complejas requeridas para esta ejecución en segundo plano, también ahorras mucho tiempo al optimizar tu sonido con TuneEQ.

RealCenter

La función "RealCenter" es un algoritmo, desarrollado por Audiotec Fischer, que enfatiza la información musical que está presente tanto en el canal frontal izquierdo como en el derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que solo se suman los canales, la intensidad de la señal central también está controlada dinámicamente por el contenido informativo estereofónico de los canales izquierdo y derecho.

Suena complicado, pero este efecto es asombroso: eso significa que si solo el canal izquierdo o derecho entrega una señal de audio, el canal central no reproducirá una señal. En el caso de los algoritmos comunes, el nivel de volumen del canal central solo se reduce en 6 dB (= medio nivel de volumen). ¡El "RealCenter" de Audiotec Fischer permite una puesta en escena de sonido única y ampliada tanto para el conductor como para el co-pilotor al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como un pequeño escenario de sonido intrusivo, son cosas del pasado.

Procesamiento de graves aumentado

El "Augmented Bass Processing" de Audiotec Fischer, que consiste en las dos revolucionarias características de sonido "Dynamic Bass Enhancement" y "SubXpander", se ha desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.

La "Mejora de graves dinámicos" combina ingeniosamente los máximos graves profundos y la presión de sonido más alta, independientemente del estilo de la música o de los controles de tono en la unidad principal. Dependiendo de la señal de entrada, la "Mejora dinámica de graves" obtiene el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajo y medio sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué rendimiento de bajo es repentinamente posible.

Si quieres una reproducción de graves aún más baja y "más oscura", el "SubXpander" se puede activar adicionalmente. Por lo tanto, los tonos subarmónicos se añaden a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.a
