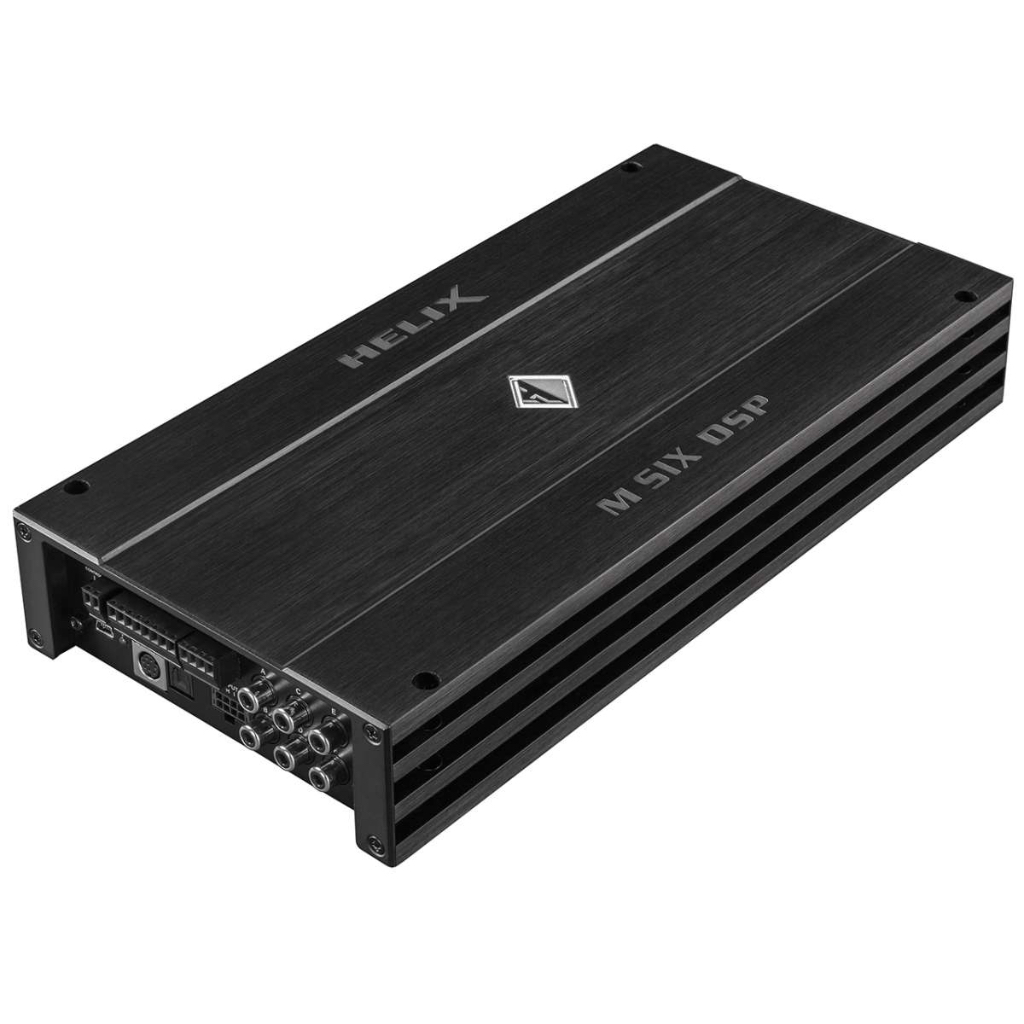

AMPLIFICADOR HELIX M SIX DSP [HA16119]

HELIX M SIX DSP

El M SIX DSP es más que “simplemente” otro amplificador de seis canales; más bien, a pesar de sus pequeñas dimensiones, se trata de un potente centro de control que tiene nada menos que un total de diez canales DSP procesados. Además, el amplificador ofrece una abundante potencia de salida con generosos 100 vatios RMS por canal en cargas de 4 ohmios y 2 ohmios.

Finalmente, su increíble relación precio-rendimiento en combinación con el fantástico conjunto de características garantizarán una gran potencia.

¡Tonalmente absolutamente HELIX!

En un producto HELIX no hay lugar para hacer concesiones en términos de calidad de sonido, y es por eso que el M SIX DSP está equipado con toda la delicadeza para un sonido perfecto. Por supuesto, los convertidores A/D y D/A excelentes y separados son tan naturales como en la placa de circuito DSP, que se fabrica íntegramente en Alemania, sólo encontrará excelentes convertidores A/D y D/A separados, así como un DSP extremadamente potente de Analog Devices. Además, las cuatro salidas del preamplificador con voltaje de salida de 6 voltios proporcionan un nivel más que suficiente para alimentar cualquier amplificador adicional.

Máxima flexibilidad

Incluso la sección del amplificador interno del M SIX DSP es extremadamente variable: puede funcionar en modo de 6 canales o, gracias a su capacidad de puente, también puede configurarse como de 5 canales, 4 canales o incluso 3 canales. amplificador.

Pero eso no es todo: en combinación con las cuatro salidas del preamplificador, el sistema de sonido puede ampliarse de diversas formas y ampliarse hasta 10 canales.

En combinación con otros amplificadores de la serie M (M ONE X, M ONE, M FOUR o M SIX), existen posibilidades más que suficientes para ampliar el número de canales de potencia.

Esto hace posible sistemas multicanal complejos, pero asequibles y, sobre todo, que ahorran espacio y con un enorme rendimiento.

Procesamiento de canales virtuales: así funciona el enrutamiento de señales hoy en día

Muchos canales DSP deben gestionarse y configurarse correctamente, por lo que no había duda de que el M SIX DSP también está equipado con el innovador procesamiento de canales virtuales de Audiotec Fischer.

La adaptación a los modernos sistemas de sonido OE a través de un número cada vez mayor de entradas tiene un impacto significativo en la complejidad del enrutamiento de la señal dentro del amplificador. Especialmente cuando se mezclan varias señales de entrada y luego se dividen nuevamente en sistemas multidireccionales, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites, tanto en términos de implementación como de usabilidad. El nuevo "procesamiento de canal virtual" de múltiples etapas de Audiotec Fischer, junto con el reconocido software DSP PC-Tool, fácil de usar, facilita la realización incluso de configuraciones de sistema muy complejas. Además, permite asignar libremente nuestras funciones de sonido FX patentadas, como "RealCenter" o "Augmented Bass Processing".

El plus de la velocidad: gracias a ACO

Cuanto más rápido, mejor: la plataforma ACO de 32 bits, especialmente potente, se encarga de todas las tareas de control y garantiza una velocidad significativamente mayor, especialmente para la comunicación de datos con nuestro software DSP PC-Tool, pero también para el cambio ultrarrápido entre hasta diez configuraciones de sonido. Pero ACO ofrece mucho más: se implementan efectos de sonido fantásticos como el procesamiento de graves aumentado o RealCenter, así como un ecualizador de entrada separado por canales que incluye el analizador de señal de entrada (ISA) para un fácil análisis y compensación de las señales de entrada de radios OE que ya incluyen un Configuración de sonido "ex fábrica".

Compacto, fresco y absolutamente práctico.

A pesar de su amplia gama de funciones y su enorme potencia de salida, el M SIX DSP se presenta con el mismo diseño clásico y compacto de HELIX con líneas distintivas como un HELIX M SIX. Gracias a su tecnología de amplificador Clase D, mantiene la "cabeza fría" incluso a máxima potencia. Y gracias a características como la capacidad de arranque y parada, el circuito ADEP.3 y el modo de ahorro de energía, también está idealmente equipado para los desafíos cotidianos de la integración OEM.

Características

Hasta 130 vatios RMS máx. potencia de salida por canal en 4 y 2 Ω

DSP de audio de “punto fijo” de 64 bits extremadamente potente y conversores de señal AD y DA de última generación

ACO: plataforma avanzada de coprocesador de 32 bits para funciones mejoradas de sistema y DSP como:

ISA (Analizador de señal de entrada) e InputEQ para un fácil análisis y compensación de señales de entrada

Efectos de sonido SFX: procesamiento de graves aumentado, StageXpander, RealCenter & Co.

Entrada inteligente de alto nivel de 6 canales con circuito ADEP.3

Cuatro salidas de línea RCA/Cinch con máx. Voltaje de salida de 6 voltios.

El procesamiento de canal virtual (VCP) permite una configuración aún más flexible para sistemas de sonido altamente complejos

Canales de amplificador puenteables para controlar un potente woofer o subwoofer

Placa DSP fabricada en Alemania.

Características especiales:

ACO – Coprocesador avanzado de 32 bits

El HELIX M SIX DSP incorpora un extraordinario potente CoProcesador de 32 Bits de última generación para todas las tareas de monitorización y comunicación, tanto interna como externa. A diferencia de la generación anterior de 8 bits, esta MCU alcanza velocidades mucho más altas con respecto a la conmutación de configuración y la comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja importante es el gestor de arranque nativo integrado del coprocesador.

Permite actualizaciones de software de todos los componentes del DSP integrado para ajustar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, a los requisitos futuros del sistema de diagnóstico de radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos habituales.

Entrada inteligente de alto nivel ADEP.3

Las modernas radios de coche instaladas de fábrica ofrecen sofisticadas posibilidades de diagnóstico de los altavoces conectados. En particular, las radios de coche de última generación están equipadas con funciones de monitorización adicionales, de modo que con frecuencia aparecen mensajes de fallo y pérdida de funciones específicas (p. ej. función de atenuador) si se conecta un amplificador, pero no con el M SIX DSP.

El nuevo circuito ADEP.3 (Protección contra errores de diagnóstico avanzado, tercera generación) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio OE durante volúmenes altos.

Modo de ahorro de energía

El modo de ahorro de energía está incorporado en la configuración básica. Permite reducir significativamente el consumo de energía de los amplificadores que están conectados al HELIX M SIX DSP una vez que no hay señal de entrada presente durante más de 60 segundos. Tenga en cuenta que en muchos automóviles modernos con “CAN” o cualquier otra estructura interna de bus, puede suceder que la radio permanezca encendida “invisiblemente” durante hasta 45 minutos. ¡incluso después de cerrar y dejar el coche! Una vez que el “Modo de Ahorro de Energía” esté activo, la salida remota y por lo tanto los amplificadores conectados se apagarán.

El M SIX DSP reactivará la salida remota en un segundo si se aplica una señal de música. Es posible modificar el tiempo de apagado de 60 seg. o desactivar completamente el “Modo de ahorro de energía” a través del software DSP PC-Tool.

Capacidad de inicio y parada

La fuente de alimentación conmutada del HELIX M SIX DSP garantiza un voltaje de suministro interno constante incluso si el voltaje de la batería cae a 6 voltios durante el arranque del motor.

Funciones DSP

TuneEQ

TuneEQ es una función extremadamente flexible y particularmente fácil de usar para la corrección automatizada de la respuesta de frecuencia. Una sola medición por canal de audio o par de canales con un micrófono de medición adecuado (por ejemplo, nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto completo de funciones del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y como las operaciones aritméticas altamente complejas necesarias para esto se ejecutan en segundo plano, también ahorrarás mucho tiempo al optimizar tu sonido con TuneEQ.

Centro Real

La función "RealCenter" es un algoritmo desarrollado por Audiotec Fischer que enfatiza la información musical que está presente en los canales frontales izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos habituales, en los que sólo se suman los canales, la intensidad de la señal central también se controla dinámicamente mediante el contenido informativo estereofónico de los canales izquierdo y derecho.

Suena complicado, pero este efecto es sorprendente: eso significa que si únicamente el canal izquierdo o derecho envía una señal de audio, el canal central no reproducirá ninguna señal. En los algoritmos habituales, el nivel de volumen del canal central sólo se reduce en 6 dB (= nivel de volumen medio). ¡El “RealCenter” de Audiotec Fischer permite una puesta en escena de sonido única y ampliada tanto para el conductor como para el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como por ejemplo un escenario sonoro pequeño e intrusivo, son cosa del pasado.

Procesamiento de graves aumentado

El "Procesamiento de graves aumentado" patentado por Audiotec Fischer, que consta de dos características de sonido revolucionarias "Dynamic Bass Enhancement" y "SubXpander", ha sido especialmente desarrollado para mejorar drásticamente la reproducción de graves de los subwoofers.

El “Dynamic Bass Enhancement” combina ingeniosamente graves profundos máximos y la presión sonora más alta, independientemente del estilo musical o de los controles de tono de la unidad principal. Dependiendo de la señal de entrada, “Dynamic Bass Enhancement” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué rendimiento de graves es posible de repente.

Si desea una reproducción de graves aún más baja y “oscura”, puede activar adicionalmente el “SubXpander”. Por lo tanto, los tonos subarmónicos se añaden a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.
