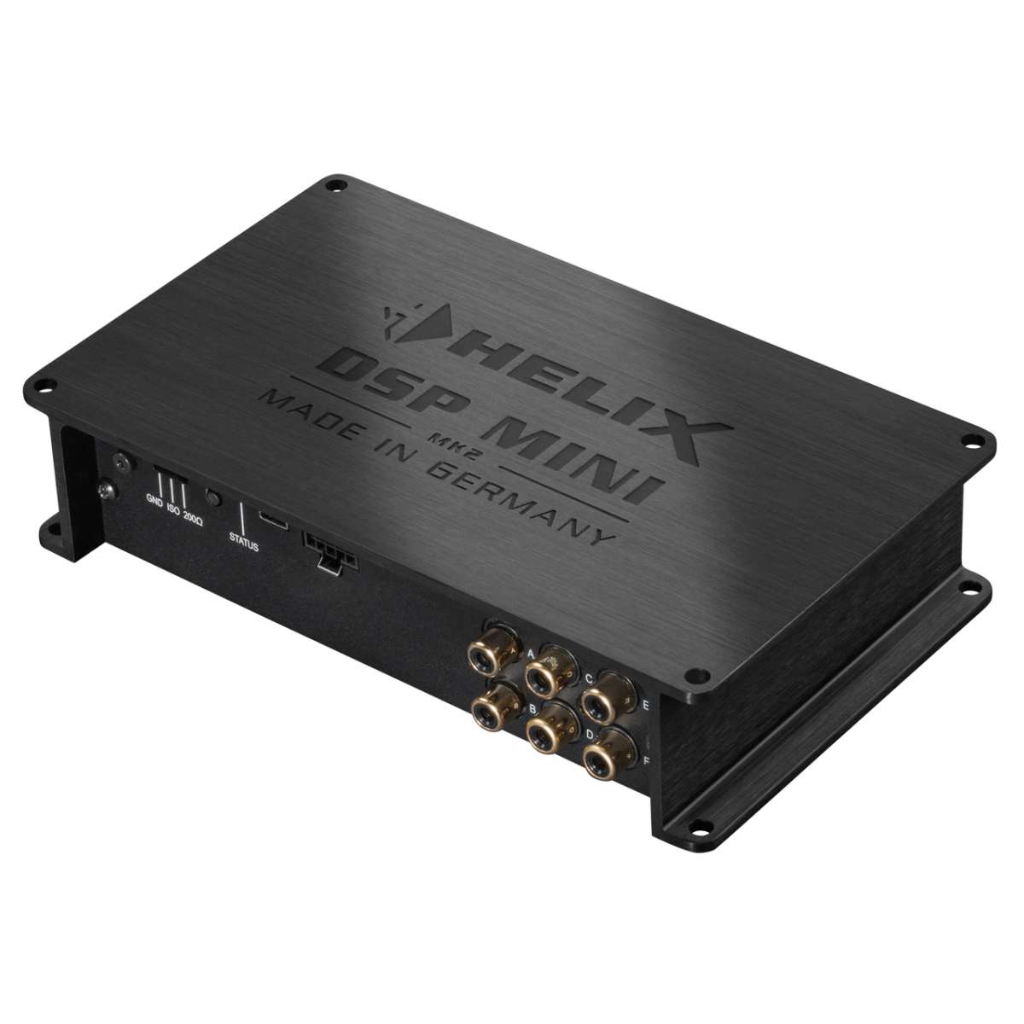

HELIX DSP MINI MK2 6 CANALES [HP50608]

HELIX DSP MINI MK2

La próxima generación del DSP en miniatura

• El procesador de señal HELIX más pequeño tiene un digno sucesor con el DSP MINI MK2.
• Al igual que su antecesor, este DSP compacto es un verdadero paquete tecnológico.
• Un potente DSP de audio de 64 bits y convertidores BurrBrown combinados con una frecuencia de muestreo de 96 kHz y un ancho de banda de audio de alta resolución de hasta más de 40 kHz brindan una calidad de sonido excepcional.
• El MK2 también se encuentra en el nivel superior en términos de valores medidos: un voltaje de salida máximo más alto de 6 voltios, una relación señal/ruido significativamente mayor y un THD reducido garantizan un sonido perfecto.
• Por supuesto, el DSP MINI MK2 se basa en la plataforma ACO con coprocesador de 32 bits, que no sólo realiza todas las tareas de control con una velocidad increíble, sino que también permite efectos de sonido propios como el procesamiento de graves aumentado o RealCenter y, por último, pero no menos importante, un Ecualizador de entrada separado por canales que incluye analizador de señal de entrada (ISA).
• Integración perfecta y máximo control incluso en los espacios más pequeños
• Dado que el espacio para la instalación de sistemas de sonido en los vehículos modernos es cada vez más limitado, la conexión de los componentes individuales se vuelve más complicada y pone a prueba la durabilidad de enchufes y cables.
• El Smart Control Port (SCP) del DSP MINI MK2 permite la conexión multifuncional de productos accesorios y ahora incluso se hace cargo de su suministro eléctrico completo.
• El diseño macizo con función de encaje garantiza una conexión estable y, al mismo tiempo, ayuda a evitar daños en los enchufes y cables y, por lo tanto, facilita conceptos de instalación compactos que ahorran espacio.

Todos a bordo

• El paquete de equipamiento deja claro que el nombre del DSP MINI MK2 sólo se refiere a las dimensiones, ya que no hay ningún compromiso en términos de funcionalidad.
• Nuestra entrada inteligente de alto nivel con circuito ADEP.3 (Protección contra errores de diagnóstico avanzado, tercera generación), el interruptor remoto automático, una entrada óptica y la ranura para tarjeta de extensión HELIX (ranura HEC) para complementos del sistema como Bluetooth® HD o High La transmisión de audio en resolución a través de USB es, por supuesto, parte de las características básicas.

Características

• DSP de audio de “punto fijo” de 64 bits extremadamente potente con 1200 millones de operaciones MAC por segundo
• Ancho de banda de audio de alta resolución de hasta más de 40 kHz para una calidad de sonido inigualable
• Convertidores de señal A/D y D/A de BurrBrown
• Coprocesador avanzado (ACO) para un conjunto de funciones ampliado
• Analizador de señal de entrada (ISA) y InputEQ
• Efectos de sonido DSP (SFX), como el “Procesamiento de graves aumentado” que optimiza dinámicamente la respuesta de graves del subwoofer, el “StageXpander” que amplía significativamente la perspectiva estéreo, la función “RealCenter”, que permite una puesta en escena del sonido perfectamente enfocada para ambos conductor y copiloto y mucho más
• 10 ubicaciones de memoria interna para configuraciones de sonido
• Entrada inteligente de alto nivel con circuito ADEP.3 y función de encendido automático
• Entrada digital óptica en formato SPDIF
• Puerto de control inteligente (SCP) compacto y preparado para el futuro
• Ranura HEC para expansiones del sistema para módulos de entrada/salida adicionales como transmisión de audio por Bluetooth®, transmisión de audio de alta resolución a través de USB, etc.
• Enrutamiento de señal libremente definible con matrices separadas para línea, SPDIF y HEC/AUX
• Ruta de señal y fuente de alimentación óptimas para una calidad de sonido aún mejor
• Interruptor de “elevación de tierra” para evitar bucles de tierra
• Dimensiones muy compactas para una fácil integración en el vehículo.
• Configuración más sencilla a través del intuitivo software DSP PC-Tool V4

Características especiales:

Frecuencia de muestreo de 96 kHz

El HELIX DSP MINI MK2 permite manejar todas las señales con la frecuencia de muestreo duplicada de 96 kHz. Por lo tanto, el ancho de banda de audio ya no se limita a valores habituales como 22 kHz, sino que permite una respuesta de frecuencia extendida a más de 40 kHz. Duplicar la frecuencia de muestreo requiere una potencia de DSP significativamente mayor ya que el número de operaciones aritméticas posibles se reduce a la mitad. Sólo la implementación de la última generación de chips DSP permite elevar la frecuencia de muestreo a 96 kHz y agregar nuevas funciones al mismo tiempo.

ACO – Coprocesador avanzado de 32 bits

El HELIX DSP MINI MK2 incorpora un extraordinario potente CoProcesador de 32 Bits de última generación para todas las tareas de monitorización y comunicación, tanto interna como externa. A diferencia de la generación anterior de 8 bits, esta MCU alcanza velocidades mucho más altas con respecto a la conmutación de configuración y la comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja importante es el gestor de arranque nativo integrado del coprocesador. Permite actualizaciones de software de todos los componentes del DSP para ajustar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, en futuras modificaciones/cambios en el sistema de diagnóstico de las radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos habituales.

Entrada inteligente de alto nivel ADEP.3

Las modernas radios de coche instaladas de fábrica ofrecen sofisticadas posibilidades de diagnóstico de los altavoces conectados. En particular, las radios de coche de última generación están equipadas con funciones de monitorización adicionales, de modo que con frecuencia aparecen mensajes de fallo y pérdida de funciones específicas (p. ej. función de atenuador) si se conecta un procesador de señal, pero no con el DSP MINI MK2.

El nuevo circuito ADEP.3 (Protección contra errores de diagnóstico avanzado, tercera generación) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio OE durante volúmenes altos.

Capacidad de inicio y parada

La fuente de alimentación conmutada del HELIX DSP MINI MK2 garantiza un voltaje de suministro interno constante incluso si el voltaje de la batería cae a 6 voltios durante el arranque del motor.

Modo de ahorro de energía

El modo de ahorro de energía está incorporado en la configuración básica. Permite reducir significativamente el consumo de energía de los amplificadores que están conectados al HELIX DSP MINI MK2 una vez que no hay señal de entrada presente durante más de 60 segundos. Tenga en cuenta que en muchos automóviles modernos con “CAN” o cualquier otro sistema interno

estructuras de autobuses puede suceder que la radio permanezca encendida “invisiblemente” hasta 45 min. ¡incluso después de cerrar y dejar el coche! Una vez que el “Modo de Ahorro de Energía” esté activo, la salida remota y por lo tanto los amplificadores conectados se apagarán. El HELIX DSP MINI MK2 reactivará la salida remota en un segundo si se aplica una señal de música. Es posible modificar el tiempo de apagado de 60 seg. o desactivar completamente el “Modo de ahorro de energía” a través del software DSP PC-Tool.

Detección automática de señal digital

El HELIX DSP MINI MK2 permite la conmutación controlada por señal entre las entradas analógicas y la entrada digital. Tan pronto como se detecta una señal de entrada en la entrada óptica, el procesador de señal cambia automáticamente a esta entrada. Esta característica se puede desactivar en el software DSP PC-Tool. Alternativamente, puede utilizar un control remoto opcional para cambiar manualmente entre entradas analógicas y digitales.

Funciones DSP

Centro Real

La función "RealCenter" es un algoritmo desarrollado por Audiotec Fischer que enfatiza la información musical que está presente en los canales frontales izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos habituales, en los que sólo se suman los canales, la intensidad de la señal central también se controla dinámicamente mediante el contenido informativo estereofónico de los canales izquierdo y derecho.

Suena complicado, pero este efecto es sorprendente: eso significa que si únicamente el canal izquierdo o derecho envía una señal de audio, el canal central no reproducirá ninguna señal. En los algoritmos habituales, el nivel de volumen del canal central sólo se reduce en 6 dB (= nivel de volumen medio). ¡El “RealCenter” de Audiotec Fischer permite una puesta en escena de sonido única y ampliada tanto para el conductor como para el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como un escenario sonoro pequeño e intrusivo, son cosa del pasado.

Procesamiento de graves aumentado

El "Procesamiento de graves aumentado" patentado por Audiotec Fischer, que consta de dos características de sonido revolucionarias "Dynamic Bass Enhancement" y "SubXpander", ha sido especialmente desarrollado para mejorar drásticamente la reproducción de graves de los subwoofers.

El “Dynamic Bass Enhancement” combina ingeniosamente graves profundos máximos y la presión sonora más alta, independientemente del estilo musical o de los controles de tono de la unidad principal. Dependiendo de la señal de entrada, “Dynamic Bass Enhancement” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué rendimiento de graves es posible de repente.

Si desea una reproducción de graves aún más baja y “oscura”, puede activar adicionalmente el “SubXpander”. Por lo tanto, los tonos subarmónicos se añaden a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.

EtapaXpander

Dependiendo de la disposición de los altavoces del vehículo, se puede crear un escenario sonoro estéreo más o menos amplio en los asientos delanteros. Un altavoz central puede limitar adicionalmente la reproducción espacial de la música. Aquí es donde entra en juego el nuevo “StageXpander” de Audiotec Fischer: una función de sonido que parece romper las limitaciones acústicas y, por lo tanto, permite crear una base estéreo mucho más amplia sin afectar negativamente la precisión de la localización de voces o instrumentos.

El efecto se puede ajustar según sus preferencias personales en cuatro pasos.

ClaridadXpander

¿Busca más transparencia y sustancia en la reproducción de agudos? Con el “ClarityXpander”, Audiotec Fischer ofrece ahora la herramienta adecuada. Si se ajusta correctamente (y, por lo tanto, se puede seleccionar en tres pasos), la función agrega armónicos adicionales en el rango de frecuencia superior; esto es especialmente útil si los altavoces originales carecen de algo de brillo en la respuesta de agudos. El extra de agudos no sólo está disponible para los dos canales frontales, sino que también se puede ajustar por separado para el canal central. Aún mejor: el canal central permite activar un control automático y dinámico para que la música con “muchos” agudos no canse tu oído.
